频谱分析仪
Spectrometer - OSA
HighFinesse 光学频谱仪LSA和HDSA旨在分析多行或宽带频谱(未知)已知光源，如连续波和脉冲激光，气体放电灯，超级辐射发光二极管，半导体激光二极管和发光二极管。他们是适合电信信号的频谱分析，解决法布里-珀罗模式增益的芯片，并产生一种气体吸收光谱测量。
主要特点和优势：
·脉冲和连续激光
·光谱非常广泛:192 nm - 11µm
·高速测量
·数据控制通过简单的访问API (虚拟仪器,C++,MathLab…)
·外部触发(TTL)，可选的
·激光控制(PID)，可选的
具体产品：

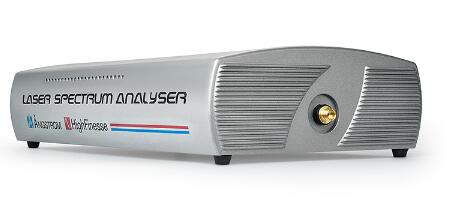

1. Laser Spectrum Analyzer（宽带源）
LSA旨在分析光源多行或宽带光谱达10 nm，例如连续波和脉冲激光，气体放电灯，超级发光二极管，半导体激光二极管和发光二极管。
技术信息：
|
可测量范围 |
|
|
Standard |
350 - 1120 nm |
|
UV-I |
248 - 1100 nm |
|
Vis-UV-II |
192 - 1190 nm |
|
IR-I |
800 - 1750 nm |
|
IR-II |
1000 - 2250 nm |
|
IR-III |
2 - 11 µm |
|
绝对精度1 |
|
|
192 - 370 nm 2 |
6 pm |
|
370 - 1100 nm |
6 GHz |
|
1100 - 1750 nm |
20 GHz |
|
1750 - 2250 nm |
25 GHz |
|
2250 nm - 11 µm |
1 - 5 nm 4 |
|
快速耦合精度2 |
20 GHz |
|
光谱分辨率 (λ/Δλ) 5 |
|
|
Standard, UV |
20000 (single-mode fiber), 10000 (multi-mode fiber) |
|
IR-I |
4000 (single-mode fiber), 2000 (multi-mode fiber) |
|
IR-II |
2800 (single-mode fiber), 2000 (multi-mode fiber) |
|
线宽高的阶段 |
|
|
精度 |
10 % of laser linewidth |
|
最小线宽 |
Std, UV: 3000 6; IR: 40 GHz 7 |
|
最大线宽 |
1.5 THz |
|
测量速度 3 |
|
|
数据采集 |
500 Hz |
|
全光谱计算 |
40 Hz / GHz |
|
1) According to 3σ criteria |
|
2. High Definition Spectrum Analyzer（高清晰度）
HDSA旨在分析发射光谱的复杂性，在处理整个光谱范围。HighFinesse产品的基本原则“不移动光学”适用于HDSA，所以连续波和脉冲光源可以被测量。
技术信息：
|
可测量范围 |
|
|
Standard |
350 - 1120 nm |
|
Telecom |
100 nm within 350 – 1740 nm, e.g. 1500 – 1600 nm |
|
IR |
940 - 1740 nm |
|
UV-I |
330 - 800 nm |
|
UV-II |
192 - 400 nm |
|
绝对精度1 |
|
|
Standard |
5 GHz |
|
Telecom |
3 GHz |
|
IR |
20 GHz |
|
UV-I |
10 GHz |
|
UV-II |
20 GHz |
|
光谱精度(λ/Δλ) 5 |
|
|
Standard |
15000 (criteria: FWHM @ 633 nm) |
|
Telecom |
20000 (criteria: FWHM @ 1550 nm) |
|
IR |
5000 (criteria: FWHM @ 1550 nm) |
|
UV-I |
10000 (criteria: FWHM @ 1550 nm) |
|
UV-II |
5000 (criteria: FWHM @ 1550 nm) |
|
测量速度 3 |
|
|
数据采集 |
30 Hz (IR: up to 90 Hz, UV-I: 15 Hz, UV-II: 1 Hz) |
|
全光谱计算 |
16 spectra / second (IR: up to 70, UV-I: 15, UV-II: 1) |
|
1) According to 3σ criteria |
|
